バーチャル工場見学

「九州工場」の様子を設備紹介とともにご案内します。

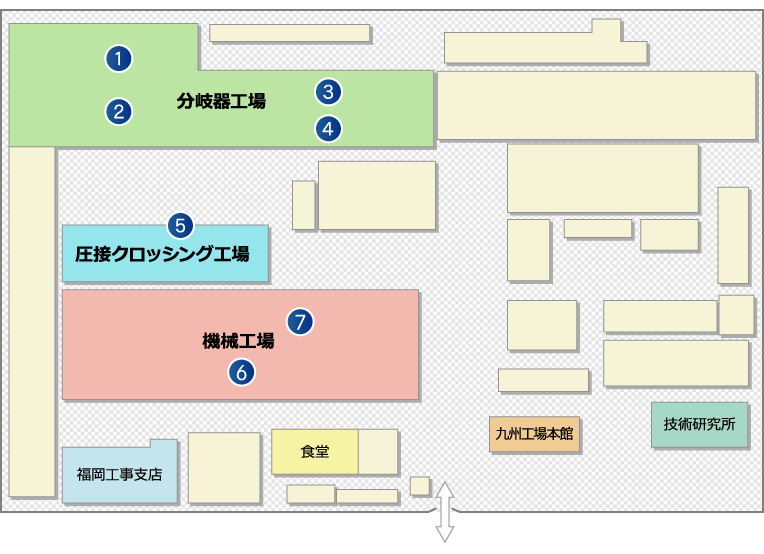

九州工場全景

設備紹介

  1. ガントリーミラー
  2. プラノミラー
  3. 12mプレーナー
  4. 300tベンダー
  5. レール熱処理炉
  6. 6PC付マシニングセンター
  7. 五面加工機

※スワイプでスライドが移動します

❶ ガントリーミラー

台の上にレールを置き、その上を工具を取り付けた門が動いて加工するガントリーミラーです。
長くて時間のかかるレールの加工を得意とします。

❷ プラノミラー

プログラムを入力し、自動で加工を行うNC機の一つ、プラノミラーです。
複雑な形状も自動で工具を交換し、無人で加工することができます。

❸ 12mプレーナー

分岐器の製作では時に10m以上のレールを加工します。そこで活躍するのはこの12mプレーナー。
昔ながらの汎用機なので、使いこなすには熟練の技が必要です。

❹ 300tベンダー

ベンダーは最も技術が必要な作業の一つです。
どのレールをどれくらい押せば、どの程度曲がり、どの程度ひずむのか。知識と経験が物をいいます。

❺ レール熱処理炉

鉄は一定温度まで加熱し、冷却すると硬さが増します。これを「焼入れ」または「硬化熱処理」と言います。
当社は、バーナーの火炎でレールを熱し、冷却シャワーで強制空冷するスラッククエンチ式で熱処理を行っています。

❻ 6PC付マシニングセンター

パレットの壁面に加工したい部品を取り付け加工します。
1度に6つのパレットの裏表、計12面に部品をセットでき、自動でパレットを交換しながら加工を行っています。

❼ 五面加工機

部材の周囲、上部を自在に加工できる五面加工機です。
主にクロッシングの車輪接触部の加工に活躍しています。

確かな技術で安全を支える

峰製作所九州工場
